【 Life of props 】 * 【 props 】 とは
【 陶芸工房 弁華別 ほたる窯 】 で制作している製品ブランドです。
04/04
2025
×
[PR]上記の広告は3ヶ月以上新規記事投稿のないブログに表示されています。新しい記事を書く事で広告が消えます。
11/08
2015
たまには自分用のものをと思い
抹茶茶碗とコーヒーカップを作ってみた。
抹茶椀の釉薬の垂れはちょっと"意図的"すぎかな・・・
口径の外寸は1２cm、高さは６.5cmあります。
コーヒーカップの「かいらぎ」は大成功だけれど・・・
素焼きが終わってから気が付いた・・・取っ手を付け忘れてた＾＾；
抹茶茶碗とコーヒーカップを作ってみた。
抹茶椀の釉薬の垂れはちょっと"意図的"すぎかな・・・
口径の外寸は1２cm、高さは６.5cmあります。
コーヒーカップの「かいらぎ」は大成功だけれど・・・
素焼きが終わってから気が付いた・・・取っ手を付け忘れてた＾＾；
[0回]
PR
11/07
2015

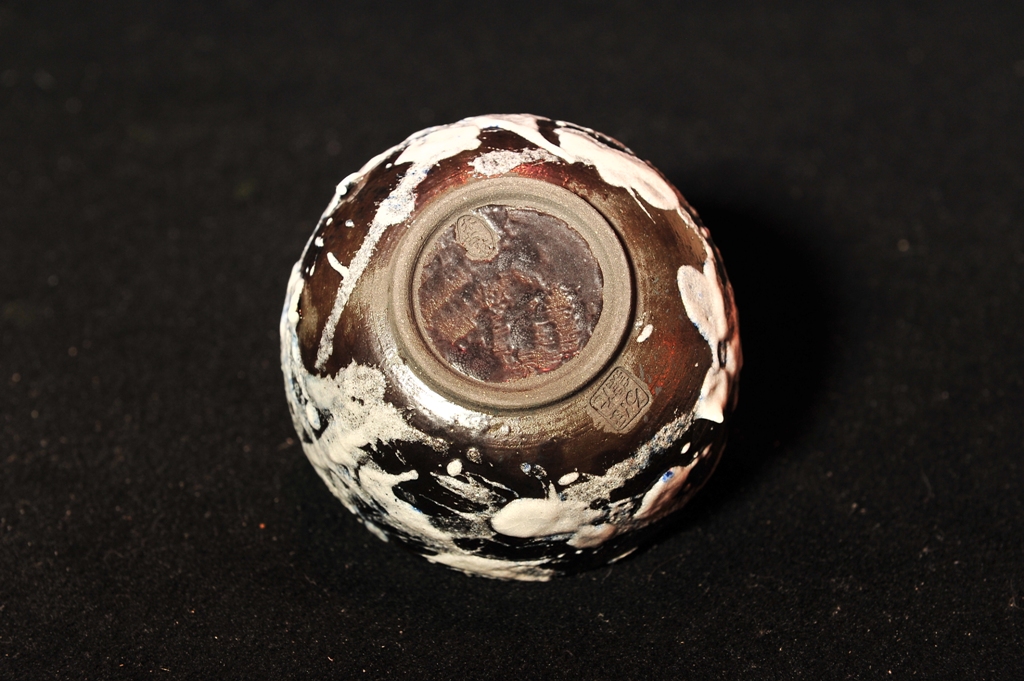

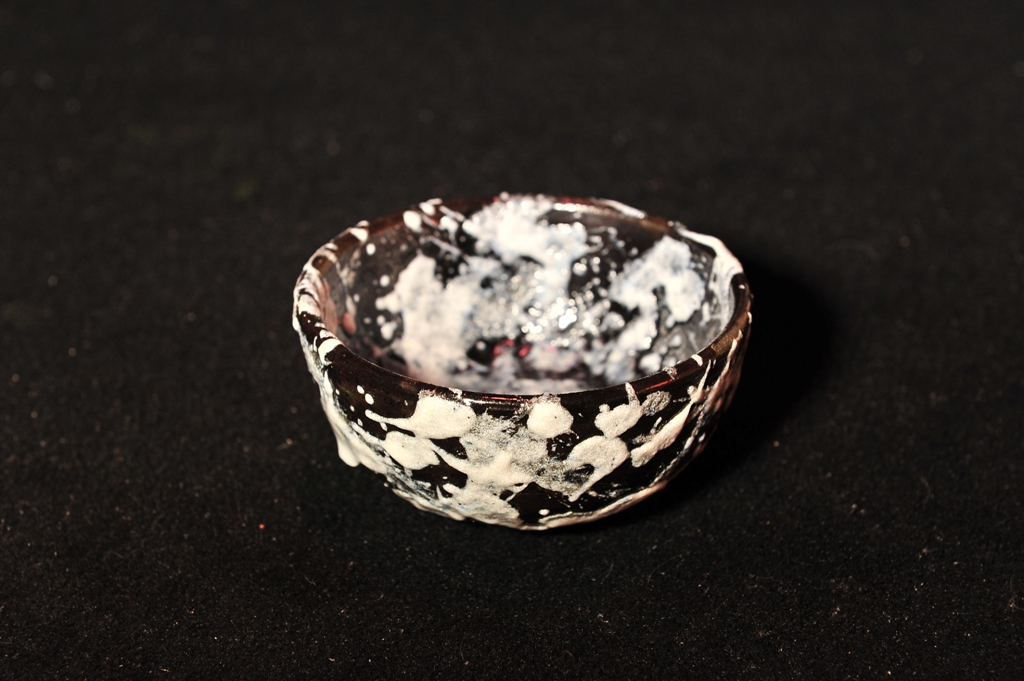

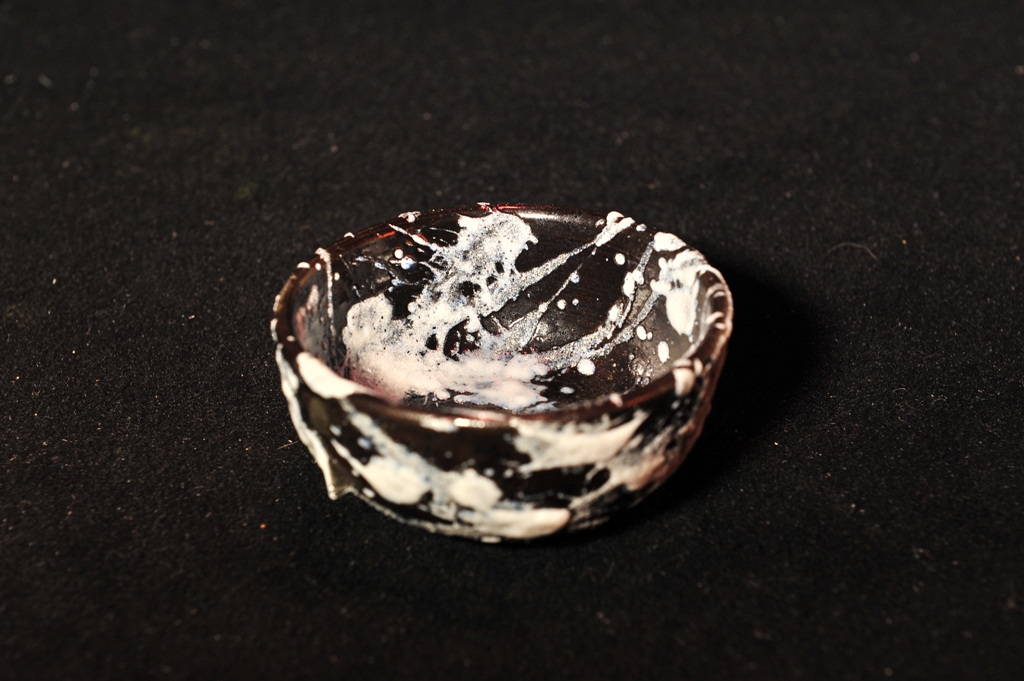

口径の外寸は11.5cm、高さは5.8cmありますが、全体的には小ぶりな抹茶茶碗です。
写真では白く見えていますが、実際には透明感のある滑らかなガラス質となっています。
厳密に言うと、当別の土をベースに作陶したものに
当別で見つけた、志野釉に使われているものと同様の長石を
塗るのではなく、大刷毛に含ませて打ったものです。
近くから打ったので少しうるさくなり過ぎました＾＾；
通常の陶芸では、素焼きや、楽焼で800℃～1000℃で行われ、
本焼きでは1230℃前後となります。
しかし、志野焼に使われる釉薬の成分である長石は非常に溶けにくく
通常の1230℃では、表面がざらざらとして肌触りが悪くなるため
1250℃という高温にて焼成します。
当方の窯では、1230℃を上限として定められておりましたが
試しに1250℃まで引っ張ってみたところ
これといった問題も起こることなく、無事に焼き上がりました＾＾
次回は、もっと分厚くこんもりと盛り上げ
より立体的な造形にチャレンジしてみようと考えています＾＾
[0回]
07/03
2015

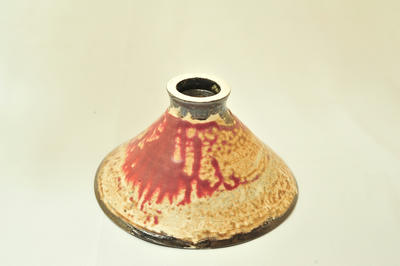

「憧憬」 磁器 Hommage to Lucie Rie.
赤い釉薬の切れ目には細かな結晶が模様となって煌く。
以前、料理人の立場で
この不安定さが際立った形状を見たときに
「オレは使いたくないな・・・」と思った。
Lucie Rieは、20世紀の後期にイギリスで活動していた女流陶芸家で
独創的なデザインや、その作陶方法、釉薬の調合に至るまで
現代陶芸に多大な影響を及ぼし
実に、90歳まで現役陶芸家として、数多くの作品を残している。
今回作ったものは、彼女の作品ほど高台は高くないが
そのフォルムは、Lucie Rieに習ってみた。
彼女の時代にはまだ研究されていなかった亜鉛結晶を
酸化焼成の赤い釉薬の中で出るように試してみた。
今後、このフォルムと、赤い釉薬と、亜鉛結晶の組み合わせに嵌ってしまうだろうｗ
今でもまだ、料理を盛り付ける側としては
細くて高い高台の、この不安定さには抵抗があるが
焼き上がりを手にしたときに安心感を感じた。
高く削り出した高台が錘の役割を果たし
器の底に安定した重量感があった。

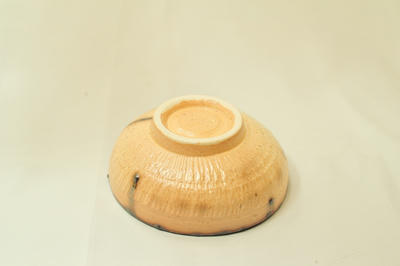

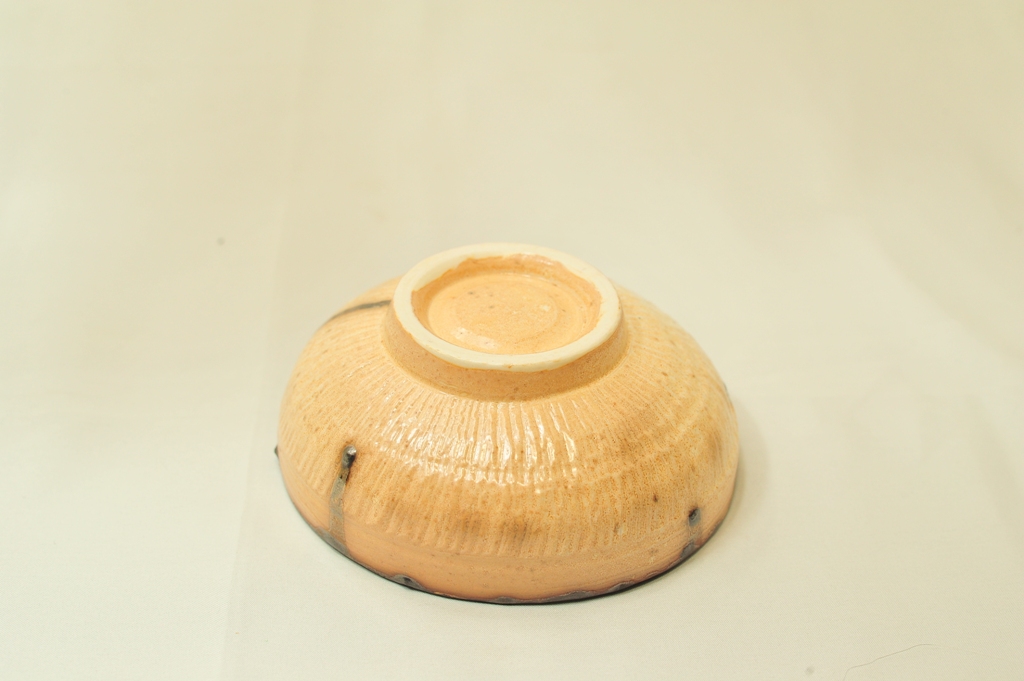

この2点も磁器土でろくろ引きしたもので
焼成前に飛び鉋で模様をつけ、上記と同じに
亜鉛結晶を、酸化焼成の赤い釉薬の中で出るように試してみたものだが
釉薬が厚かったのか、残念ながら流れてしまった＾＾；

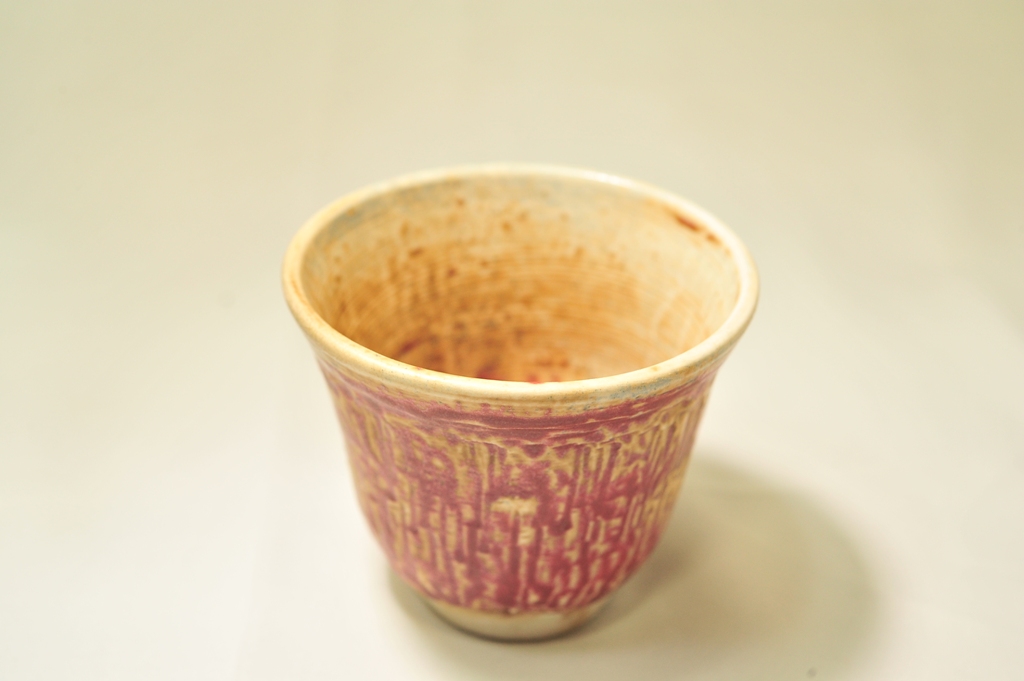

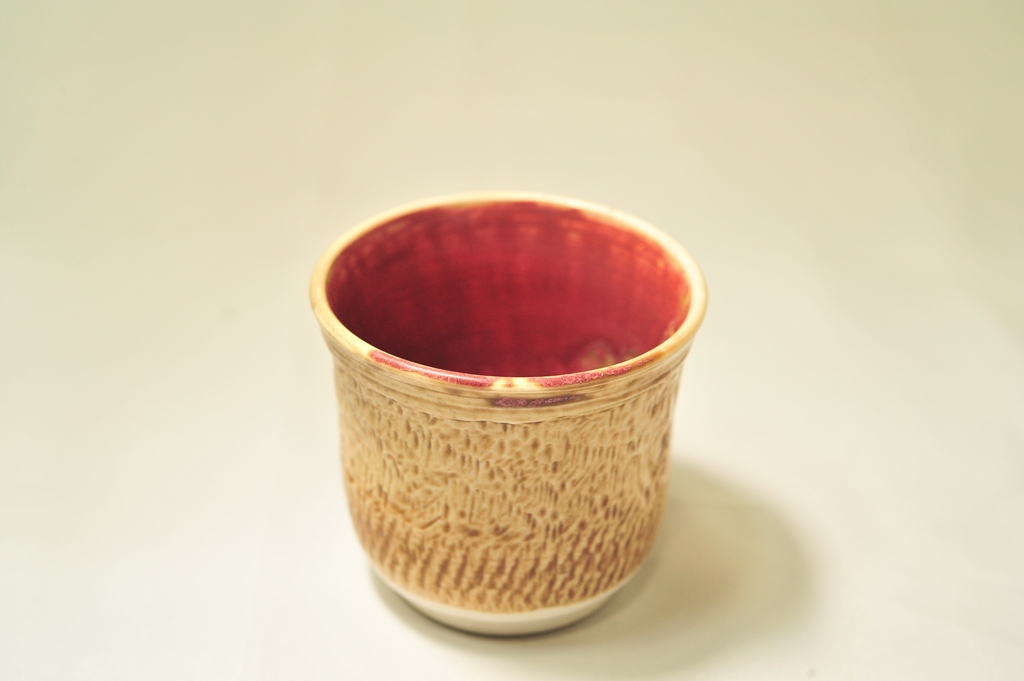

これも飛び鉋で模様を施し
見込を萌木色に、胴にオパールラスターにしてみたが
口縁に付けた孔雀ラスターが流れ過ぎたか・・・＾＾；
どれも酸化焼成だったためか全体的に赤っぽい仕上がりなので
次回には還元をかけてみようかと思う。
[1回]
06/21
2015
左から
半艶消し茶
当別赤土を使用しており
全体的に半艶消しの薄い茶色の釉薬で
釉垂れの一部に赤い斑があります。
焦げ茶
信楽白土を使用しており
全体的に艶のある濃い焦げ茶で小さな油滴天目の斑があります。
茶金
当別赤土を使用しており
見込は艶消しの空色に茶の釉垂れがあります。
艶あり黄土
白信楽土と童仙傍土のミックスを使い、土味を出しています。
施釉した一部にかいらぎが見えます。
鉛色
当別赤土を使用しており
施釉部分は鈍い金属光沢になっています。
[1回]
06/20
2015

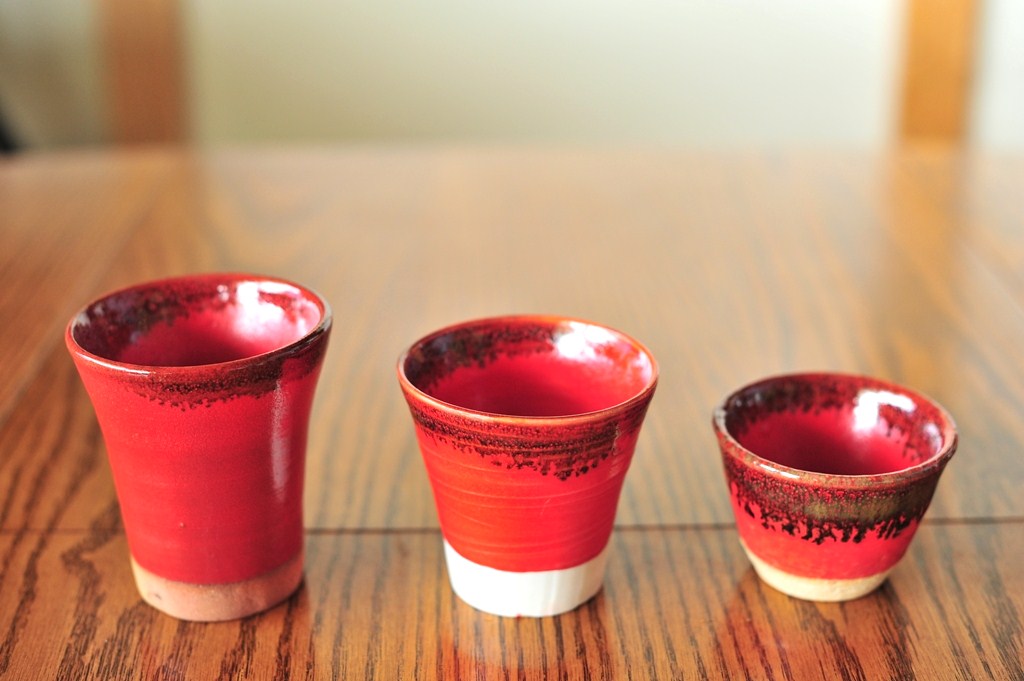

右から

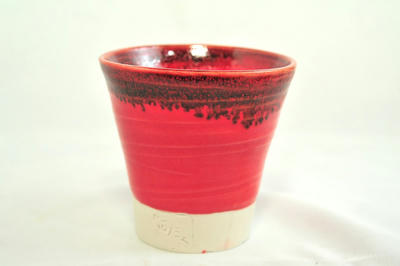

白信楽土・童仙傍土ミックス ぐい吞み
透光性磁器土 湯呑み

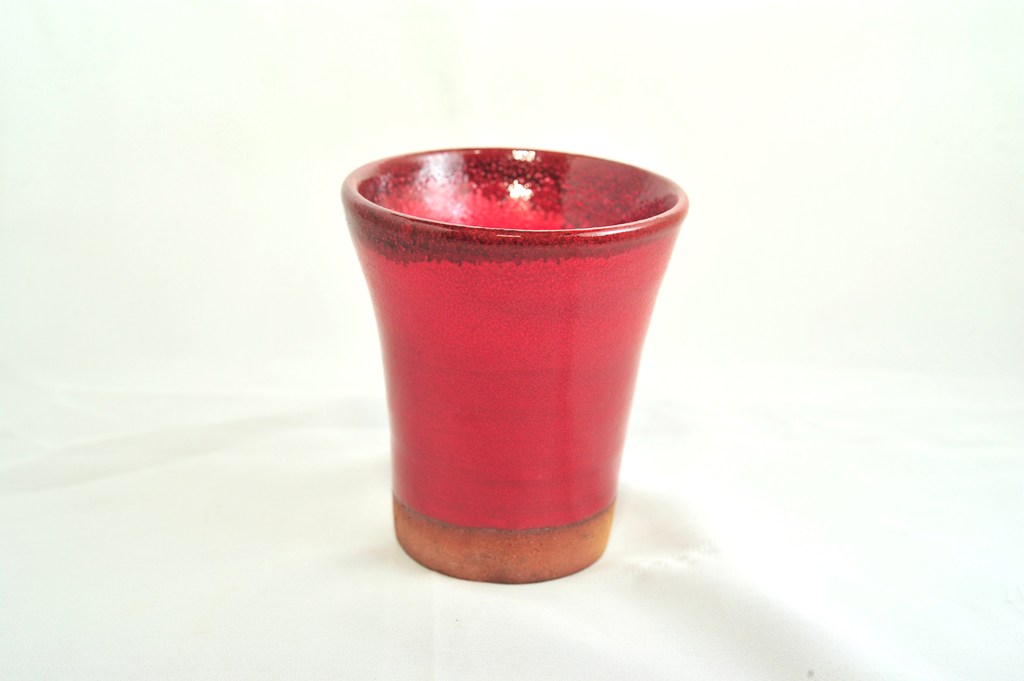

当別赤土 タンブラー
どのタイプの土を使用しても安定した鮮やかな赤を得られた。
赤系の釉薬は何種類かあるものの
素地に含まれる鉄分に影響されたり
焼成時の還元状態に左右されたりし
望んだ通りの赤にはならず、ムラができたり、赤くならなかったり
茶系の強いものになったりする。
また、釉薬に含まれる銅の還元作用を利用する場合においては
さや鉢を使用し、炭を加えるなど、焼成においても手間が多く
焼成途中に、一定の温度において還元から酸化に戻すなど
窯に付きっきりになる時間も要求される。
今回の3点に使用した釉薬は、そんな煩わしさを一切排除し
しかも、これまで還元焼成でしか出せなかった赤を
通常の酸化焼成でも出せるようにした。
釉薬の中身は・・・企業秘密ｗｗｗ
[1回]
